不要将现代车门简单地视为机械屏障。它充当密集的高频交互节点，需要高度稳健的电气架构。每一天，司机和乘客都会触发数十个操作周期。这些紧凑型门模块内部的组件故障很快就会导致严重后果。 Windows 无法卷起或锁意外卡住会导致高额保修索赔。这些失败会立即对品牌认知和客户信任产生负面影响。
为了防止出现代价高昂的售后问题，工程团队必须仔细评估核心交互点。关键三元组构成了本次评估的基础。这个三元组包括面向用户的开关、机械执行单元和重要的电力传输网络。在采购用于 OEM 生产或高级售后市场分销的组件时，您必须彻底审查这些要素。在本指南中，您将学习如何优化系统架构、评估性能指标以及实施严格的工程容差以确保长期耐用性。
系统协同： 可靠的车门电气系统依赖于 电动车窗开关 （用户输入）、 门锁执行器 （机械执行）和 汽车线束 （电源/数据传输）之间的精确通信。
布线可靠性： 长期耐用性取决于线束布线的严格工程公差，包括动态松弛和振动缓解。
注重耐用性： 优先考虑密封连接器和经过生命周期测试的执行器有助于减少装配问题并提高长期现场可靠性。
供应商评估： 入围标准必须要求严格合规（例如 IATF 16949）和可验证的 IP 等级防潮防尘测试。
现代门面临着严重的空间限制。它们必须容纳窗户控制、镜子调节和复杂的锁定机构。设计师将这些组件安装到极其紧密的内腔中。这些封闭的环境会捕获车窗电机和直射阳光产生的局部热量。系统架构必须能够承受这些限制，并且不会随着时间的推移而退化。

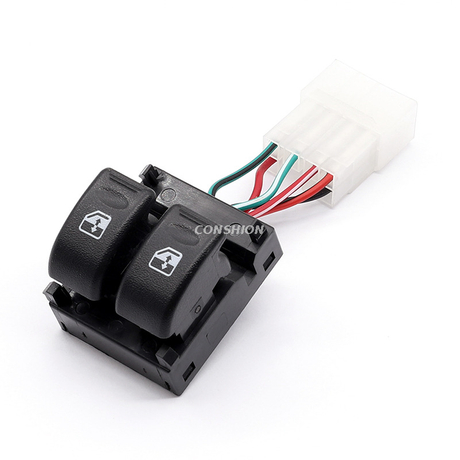

电动 车窗开关 充当主要用户界面。当乘客按下按钮时，开关将手动力转化为电力命令。在老式车辆中，开关直接处理高电流负载。如今，现代开关发送低电流多路复用信号。它们通过本地互连网络 (LIN) 总线直接与车辆控制模块 (VCM) 或本地门控制单元通信。这减少了电线体积并提高了响应精度。
视觉资产推荐：在此处包含完整车门结构的详细 3D 技术插图或 CAD 拆解，以直观地固定组件位置。
采购团队必须跨多个维度评估转换选项。触觉反馈的一致性对于用户感知仍然至关重要。优质的感觉决定了清晰的参与度，而无需过多的预行程。工程师还测试微动开关的使用寿命。高质量组件的驱动周期应该轻松超过 100,000 次。最后，制造商必须考虑内部机舱变量。您应该选择具有高抵抗意外液体溢出和长期紫外线降解能力的开关。
锁定系统决定车辆安全和乘客安全。选择正确的机械执行单元直接影响两者。目前，业界将解决方案分为两大类：集成闩锁执行器和独立通用执行器。
集成闩锁执行器代表了现代 OEM 标准。它们将机械闩锁机构和电动机组合到一个外壳中。这种集成节省了空间并减少了组装步骤。独立的通用执行器常见于旧型号或基本售后套件中，单独安装并拉动连杆。虽然价格便宜，但随着时间的推移，它们经常会出现对齐问题。
公制 | 集成闩锁执行器（OEM 标准） | 独立通用执行器 |
|---|---|---|
运动响应延迟 | 开关启动后不到 50 毫秒 | 100 - 200+ 毫秒 |
扭矩输出范围 | 在 -40°C 至 85°C 极端温度范围内保持一致 | 变化很大；在零度以下的气温下挣扎 |
声学 NVH 指标 | 优化的内部阻尼；安静运行 | 容易产生机械撞击声和共振 |
采购 门锁执行器时，您必须评估具体的性能指标。电机响应延迟决定了用户满意度。理想情况下，系统应在用户按下遥控钥匙或内部按钮后几毫秒内锁定。在极端温度下，扭矩输出非常重要。无论是在 85°C 烘烤还是在 -40°C 冷冻，执行器都必须可靠地拉动机械连杆。声学性能也会影响感知质量。工程师跟踪噪声、振动和声振粗糙度 (NVH) 指标，以确保令人满意、静音的锁定声音，而不是空洞的咔嗒声。
实施会带来明显的风险。随着车辆老化，门轨中经常发生机械卡滞。这种束缚迫使执行器电机更加努力地工作，从而存在热烧毁的风险。稳健的设计要求集成过载保护。高品质执行器利用内部热敏电阻在电机停转时切断电源，从而防止灾难性的电气故障和局部熔化。
车门代表了一个极高的运动区域。每次乘客进出时，内部电缆都会弯曲。汽车 线束 面临着核心挑战。它必须能够承受数十万次打开和关闭循环而不会出现弯曲疲劳。此外，布线路径必须成功避开移动的窗玻璃并避开主电机附近的局部热区。
工程师遵循基于既定行业最佳实践的严格布局原则。忽视这些规则会导致现场过早失效。
减振： 端子和连接器无法承受长线束的物理重量。工程师沿着内门皮建立安全锚点。以特定间隔（例如距主连接器精确 120 毫米）固定线束，可大大减少端子质量应变并防止引脚振动松动。
动态间隙： 从底盘过渡到门的电线不断拉伸。设计人员必须确保足够的动态裕度。提供大于 25 毫米的额外长度可防止金属丝在门全延伸过程中拉伸。同时，静态间隙也很重要。电线与锋利的金属板边缘必须保持至少 6 毫米的间隙，以避免擦伤和最终短路。
环境和 EMI 屏蔽： A 柱的过渡点带来了巨大的进水风险。制造商使用专门的橡胶垫圈和防风雨靴来保持机舱干燥。门腔内部，电磁干扰（EMI）构成了隐藏的威胁。耗电的车窗电机会产生强磁场。工程师在传感器线路中使用双绞线来减轻电磁干扰，确保向主控制单元传输干净的数据。
物理连接点是任何电气系统的脆弱接头。它们将开关、电机和传感器直接连接到主布线架构。了解组件故障有助于工程师为特定门区域选择正确的终端外壳。
密封和非密封连接器之间的选择完全取决于门腔内的地理位置。车门的下部通常处理水。雨水从窗户的挡风雨条滑过，并通过底部的排水孔排出。因此，较低的门区域需要完全密封、防潮的连接器。这些外壳采用硅胶垫圈和单独的线密封件来阻止水进入。相反，上门开关组位于标准湿度线上方。未密封的连接器在这里仍然可以接受，在不牺牲可靠性的情况下节省了制造成本。
制造效率很大程度上影响连接器的选择。装配线工人必须在几秒钟内连接门模块。为了加快生产速度，设计人员实施了特定的终端配置：
多针块： 将数十根单独的电线合并为一个大块，减少了插接步骤。
快速连接端子： 利用触觉、按压式锁定片确保正确就位。
键控外壳： 设计不对称连接器外壳可防止工厂车间出现反极性插配错误。
采购团队通常只关注初始单价。然而，真正的工程优化需要更广泛的耐久性、验证和故障预防视角。您必须将前期组件规格与现场故障的实际风险进行比较。重复的故障会增加诊断的复杂性、保修风险和服务中断。选择坚固耐用的高循环组件有助于减少这些下游问题。
建立严格的评估标准简化了采购流程。在审核潜在的制造合作伙伴时，请重点关注三个特定领域：
质量保证： 您必须验证供应商的内部制造控制。询问他们是否提供全面的自动压接数据。要求拉线测试记录以证明端子保持强度。一致的压接几何形状可防止出现高电阻热点。
测试协议： 审查环境和电气测试程序。供应商应严格测试开关是否存在不可接受的电压降。他们还必须测量接触弹跳以确保干净的信号传输。索取 IATF 16949 合规性和 IP 级防尘/防潮性的验证报告。
可扩展性： 车辆架构发展迅速。评估供应商是否可以调整其基础设计。他们可以轻松升级线规以适应更高电压的电动汽车 (EV) 应用吗？他们能否为先进的后视镜传感器套件集成敏感的光学线路？
您立即采取的下一步行动涉及数据收集。建议您的采购和工程团队索取全面的组件生命周期数据。您还应该索要原型线束样品。在您的特定门 CAD 模型中进行物理模型测试，可以在批量生产开始之前暴露布线缺陷。
现代车门系统的可靠性取决于其最薄弱的环节。单个脆弱的开关触点、动力不足的闩锁电机或布线不当的线束可能会破坏整个用户体验。系统协同要求每个节点在极端环境压力下都能完美通信和运行。
前期的工程严谨性可支持更好的产品稳定性。投入时间进行细致的布局规划、振动缓解和战略性零部件采购有助于防止保修索赔。它可确保车辆的长期可靠性并保护您品牌的质量声誉。
不要让您的电气架构碰运气。在设计阶段的早期咨询专业电气元件制造商。为您的下一个项目索取高保真 CAD 模型、详细的技术规格表和物理原型，以保证获得优化、防故障的门模块。
答：过早失效通常源于内部接触退化。每次开关启动时，都会产生微小的电弧，逐渐使金属触点点蚀。雨水或溢出液体的湿气进入会加速内部腐蚀。此外，连续的大量使用会导致内部塑料摇杆机构的机械磨损和疲劳。
答：车门线束需要极高柔性的电线等级，才能在车门操作过程中承受持续的弯曲。与静态底盘布线不同，它必须在铰链过渡处配备专门的防风雨橡胶套，以防止严重的弯曲疲劳、进水和环境暴露。
答：是的。发生故障的执行器可能会造成严重的寄生拉动情况。内部短路或内部限位开关故障可能会欺骗系统。这可以使执行器电机持续通电，或防止车辆控制模块 (VCM) 进入低功耗“睡眠”模式，从而在夜间快速耗尽电池电量。
答：汽车行业严重依赖 USCAR（美国汽车研究委员会）和 ISO 规范等标准。这些严格的协议控制着关键的性能指标，包括端子保持力、振动耐受性以及防止湿气和灰尘进入所需的 IP 级环境密封。
