进行售后中央锁改造需要仔细规划。您可能正在升级一辆经典汽车。也许您需要一个精确的 OEM 替代品。无论哪种方式，指定正确的部件都是至关重要的。您必须选择正确的执行器架构来匹配您的电气系统。选择错误的执行器会带来巨大的麻烦。您可能会遇到不兼容的线束。您可能会烧断关键系统的保险丝。或者更糟糕的是，您的新设置无法从驾驶员车门触发中控锁。
我们设计本指南是为了解决这些常见的电气设计问题。我们将解构 2 线和 5 线执行器内部的不同电路。您将看到这些组件在现实世界中的行为方式。我们比较了它们在各种车辆设置中的实施情况。最后，我们提供了一个清晰的框架。您将确切地知道如何为您的特定门锁项目选择正确的组件。
2 线执行器 纯粹充当“从”电机，依靠外部模块或开关来反转极性并物理移动锁定机构。
5 线执行器 充当“主”单元，将标准 2 线电机与内部 3 线微动开关相结合，向车辆的其余部分发送锁定/解锁信号。
系统架构决定了选择：需要驾驶员车门手动超驰的改装需要 5 线单元，而乘客车门或完全由无钥匙进入模块驱动的系统仅需要 2 线单元。
您可以通过封盖三根信号线来安全地使用 5 线执行器作为 2 线替代品，但您不能使用 2 线来代替 5 线而不丢失中央命令功能。
了解执行器系统首先将组件分为命令角色和执行角色。车辆使用不同的电信号来管理锁定事件。执行器根据其内部接线以不同的方式处理这些信号。

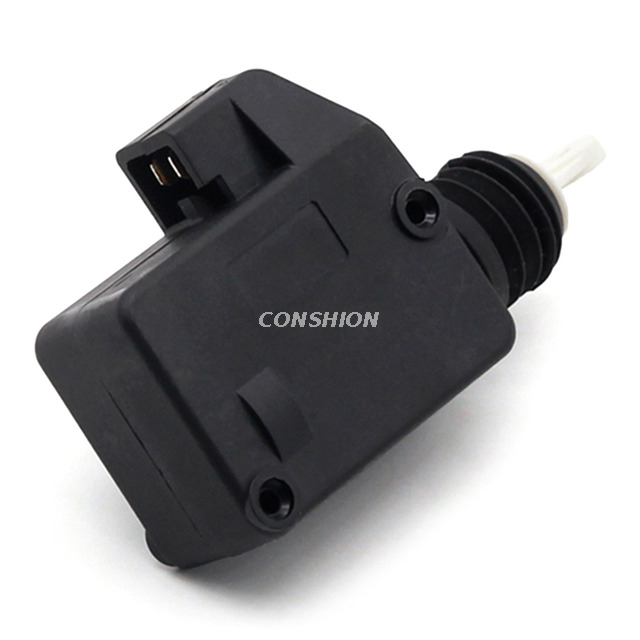

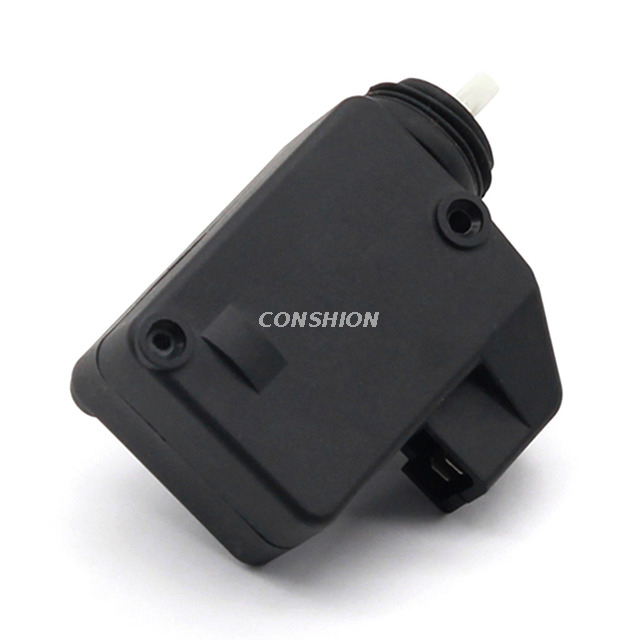

我们在这里建立基线功能。 2 线 门锁执行器 仅包含一个基本直流电机。它严格作为从属设备运行。它没有独立的逻辑。内部机构完全根据外部电压进行推动或拉动。它依赖于提供给其两个引脚的电压的极性。电机驱动齿条和小齿轮齿轮机构。该齿轮以物理方式伸出或缩回连杆。
在讨论 5 线系统时，我们提高了复杂性。 5 线单元作为主控制器运行。它只是一个标准的 2 线电机与一个内部传感器的组合。该内部传感器是单刀双掷 (SPDT) 微动开关。该开关与执行器的滑动臂物理连接。移动手臂会触发开关。它允许一扇门的机械运动产生电信号。
该内部 SPDT 开关显着改变了系统架构。它取代或补充了独立物理 门板上的您可以转动外门锁芯中的物理钥匙。您可以拉动内部锁旋钮。任一动作都会机械地移动主执行器臂。内部微动开关立即检测到这一运动。然后它会以电子方式触发剩余的门进行匹配。 门锁开关。
两线系统代表了最简单的电动门锁形式。它们执行机械工作而不向中央车辆计算机提供反馈。
两线系统利用静止基态。不活动时，两根执行器电线均保持接地。这可以防止意外触发。它还可以防止短路。启动电机需要反转极性。控制继电器暂时断开一个接地。然后，它沿着该特定电线发送正 12V 脉冲。
锁定顺序： A线接收12V正极。电线 B 保持接地。电机顺时针转动。
解锁顺序： B线接收12V正极。电线 A 保持接地。电机逆时针转动。
静止状态： A线和B线均返回接地。
2 线单元没有内部大脑。它无法做出决定。它需要外部命令源。您必须使用外部继电器包或专用的无钥匙进入系统。现代车辆通过中央 车身控制模块 （BCM）对此进行管理。 BCM 处理所有极性切换。它还规定了电脉冲的精确定时。脉冲持续时间过长会烧毁微型直流电机。
这些单元主导乘客门和后门。通用售后套件严重依赖它们。乘客门只需要接收命令。他们很少需要将命令发送回系统。使用 2 线从属单元可以节省空间并降低接线复杂性。安装人员将两根相对较粗的电线插入门壳。这些电线承载驱动物理电机所需的高电流。
五线系统将智能通信带入门腔。它们提供机械推力，同时报告物理状态。
了解该组件需要确定其特定的线束布局。标准售后套件遵循严格的颜色编码系统。我们将五根电线分成两个不同的功能组。
绿线（电机）： 接收电源或接地以驱动电机。
蓝线（电机）： 与绿线配对用于极性反转（与 2 线设置相同）。
黑线（开关）： 用作内部微动开关的公共地。
棕色线（开关）： 将“锁定”信号传输到外部继电器。
白线（开关）： 将“解锁”信号传输到外部继电器。
信号流从机械输入开始。司机使用物理钥匙解锁车门。该手动操作将执行器杆向上推。内部滑动机构可移动 SPDT 微动开关。开关将黑线（公共地）连接到白线。白线立即将负接地信号带出执行器。在此手动机械事件期间，电机本身保持断电状态。
该传出的接地信号沿着线束传播。它最终到达中控锁继电器。在工厂设置中，它会到达车辆的计算机模块。模块接收此手动解锁请求。然后模块处理该命令。它触发其内部继电器。这些继电器向所有其他门的绿线和蓝线发送极性反转脉冲。从属执行器同时触发。整车同步解锁。
选择正确的组件完全取决于您的系统目标。老式修复和现代集成之间的电气布局差异很大。
执行器选择矩阵
系统要求 | 所需执行器类型 | 主要功能 |
|---|---|---|
钥匙转动控制所有门 | 5 线（主） | 向 BCM/继电器发送信号 |
仅钥匙扣（不可使用钥匙） | 2 线（从属） | 仅执行命令 |
乘客/后门 | 2 线（从属） | 仅执行命令 |
报警系统超控 | 5 线（主） | 触发警报状态变化 |
要求： 您想要在以前没有中央锁的地方添加中央锁。您仍然想使用原来的门钥匙。当您按下驾驶员内部旋钮时，您希望乘客车门锁上。
决定： 您必须在驾驶员车门中使用一个 5 线执行器。它将充当主控制单元。您在所有剩余的乘客门和后门上安装 2 线执行器。主控单元检测您的手动操作。它触发售后继电器包。继电器包驱动从属门。一些安装人员还将主单元放置在前乘客门中。这提供了双边命令能力。
要求： 您计划严格通过钥匙扣启动门。您可能会使用智能手机应用程序。您并不关心转动物理钥匙是否会触发其他门。
决定： 两线执行器完全足以满足所有门的需要。中央接收器模块决定所有逻辑。当您按下遥控器时，模块会直接触发继电器。您不需要物理门开关来启动命令。跳过 5 线主单元，您可以节省金钱和接线时间。
要求： 您正在更换现代车辆内发生故障的工厂机械装置。
决定： 您必须完全符合 OEM 规格。原来的门有控制所有门的锁芯吗？如果是，则需要更换 5 线。许多现代 OEM 单位使用更复杂的多针连接器。它们可能包括门半开传感器或双锁电机。请务必验证原厂线束上的针数。
错误地连接这些系统肯定会导致故障。您必须了解内部组件的电气限制。在通电之前，您必须绘制电路图。
常见错误： 安装人员经常将电机线与 5 线装置上的开关线混淆。您必须将它们视为两个独立的系统。对棕色或白色信号线施加直接 12V 电源会立即造成损坏。它会立即损坏内部微动开关。它可能会烧毁控制模块内的敏感逻辑电路。信号线专为低电流接地触发器而设计。连接电池之前，请检查电线颜色两次。
5 线装置内的内部开关具有非常低的额定电流。它通常可处理小于 500 毫安的电流。您不能将棕色和白色开关线直接连接到另一扇门的绿色和蓝色电机线上。该开关无法承载驱动电机所需的高电流。它们必须直接连接到继电器。配置为极性反转的标准 5 针 SPDT 汽车继电器效果最佳。微动开关触发继电器线圈。继电器触点可处理大电机电流。
最佳实践： 有时您只有 5 线装置可用。您可以安全地将主设备用作从设备。这代表了标准的行业惯例。商店备有 5 线装置作为通用替代品。您只需隔离三根信号线即可。将黑色、棕色和白色电线分别用胶带粘住。你让他们断开连接。您仅连接绿色和蓝色电机线。执行器将完美地充当基本的 2 线从属单元。但是，您永远无法将 2 线升级为 5 线。从属单元完全没有物理内部开关。
掌握汽车锁系统需要了解组件的角色。 2 线和 5 线单元之间的选择很少涉及电机质量。它完全以系统架构为中心。您必须确定门是否需要命令系统或仅执行命令。
两线装置是需要外部继电器控制的简单从动电机。
五线装置将从电机与主控制开关结合在一起。
老爷车改装通常需要至少一个 5 线单元来进行物理钥匙集成。
在布线之前务必验证触发器极性和继电器配置。
我们建议所有安装人员首先制定其继电器配置。验证您车辆的中控锁触发要求。确定您的模块需要正触发还是负触发。在开始项目之前仔细检查执行器规格。订购完整的主从中央锁套件，以确保组件兼容性。
答：不可以。您将无法使用该特定门的钥匙或手动旋钮锁定或解锁所有其他门。系统将失去其命令传感器。
答：是的。您可以安全地忽略并隔离三根信号线。仅连接两根电机线。它将作为从属单元完美运行。
答：一些 OEM 电路设计略有不同。内部开关可能直接通过金属电机外壳共享底盘接地。这消除了对专用外部接地线的需要。
答：是的。它们需要标准 5 针 SPDT 汽车继电器。您必须将这些继电器配置为极性反转。低电流开关触发继电器来处理高电机电流。
