汽车电气系统依靠两个不同的组件来安全地管理电源：牺牲保护器和高负载控制器。每次您启动重型绞车或打开车头灯时，您都依赖于这个隐藏的基础设施。升级车辆配件或诊断间歇性电源故障需要了解这些组件如何相互作用。误诊简单的断电可能会让您遭受数小时的挫败感和不必要的劳动。
本指南详细介绍了评估集中式操作差异、诊断框架和系统设计原则。 汽车保险丝盒 与单独继电器设置的我们将探讨物理特征如何决定功能。您还将学习专业的布线拓扑规则，旨在保护您的车辆免受电气火灾的侵害。无论您是管理商业车队还是建造定制越野装备，掌握这些基本电气原理都可以确保车辆的长期可靠性。
不同的作用： 保险丝保护线路免受热过载的影响；继电器使用低压信号控制大电流负载。
故障概况： 熔断器熔断会立即导致电路完全故障；继电器故障通常会导致间歇性操作或延迟接合。
拓扑规则： 在专业系统设计中，保险丝必须安装在尽可能靠近电源的位置，且严格位于 继电器 之前。
集成价值： 结合两个组件的集中式汽车保险丝盒降低了接线复杂性，降低了售后诊断的火灾风险。
误解组件的作用会导致接线不当、火灾风险增加和配件损坏。许多新手机械师认为您可以将保护装置更换为控制装置。这种假设通常会导致线束熔化。现代车辆需要精确的电气管理。每个配件都需要特定的安培数才能安全运行。我们必须明确区分热故障安全装置和电源开关的作用，以构建可靠的电路。
保险丝充当任何电气系统中的牺牲链路。它们的主要功能是保护车辆线束，而不是终端设备。许多人错误地认为保险丝可以保护灯泡或收音机。实际上，它可以保护为该设备供电的铜线。
它们利用封装在保护壳中的低熔点元素。当发生过流事件时，该元件会物理性地断开电路。它完全融化了。此动作立即停止电流。它牺牲了自己，因此您昂贵的线束不会过热并着火。
继电器充当电磁开关。您也可以将它们视为“功率放大器”。它们允许机舱内的低电流强度开关激活发动机舱中的高电流强度组件。您不再需要通过车辆防火墙铺设粗大规格的电线。
相反，您的仪表板开关会向继电器发送一个微小的信号。然后继电器闭合重载机械触点。这会将电池电量直接发送至配件。这种方法可以减轻长导线上的电压降。它还大大减少了开关退化，使您的仪表板组件保持凉爽和功能正常。
标准化的外形尺寸和终端逻辑对于系统构建的可扩展性和合规性至关重要。当某个组件在远程位置发生故障时，标准化可以挽救局面。它使您可以轻松更换零件。当每个组件都遵循通用规则时，您可以快速排除复杂系统的故障。

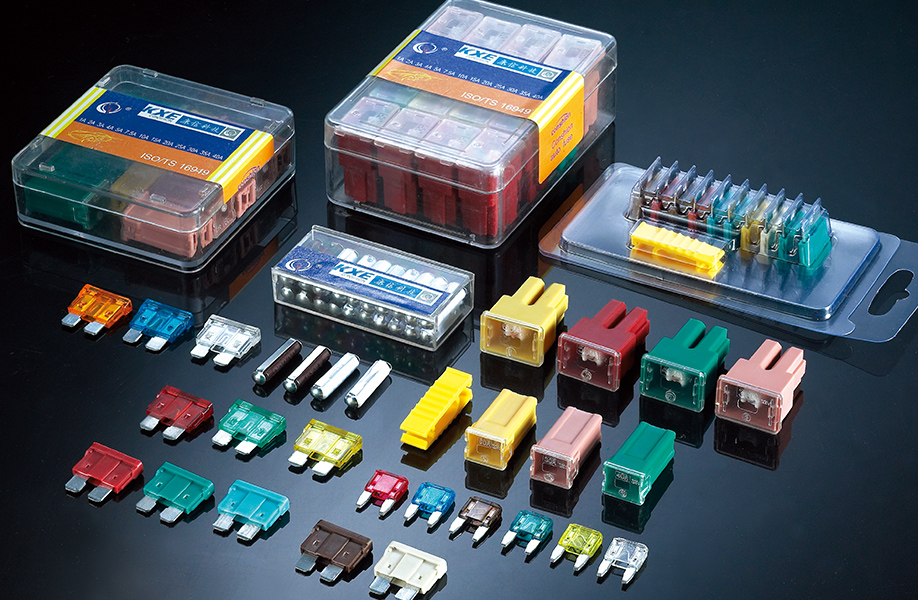

保险丝是专为快速目视检查而设计的简单设备。它们通常具有透明或半透明的外壳。片状保险丝是现代车辆中最常见的例子。这种透明塑料可以让您直接看到内部金属丝。
此外，它们纯粹根据安培数额定值进行颜色编码。 10 安培保险丝普遍为红色。 15 安培保险丝通常是蓝色的。该颜色系统可防止维修过程中意外错位。您始终清楚地知道自己手中的容量。
继电器看起来完全不同。它们位于不透明的方形外壳中，底部有 4 到 5 个金属销钉。你看不到内部机制。专业汽车继电器遵循严格的DIN 72552标准执行。该编号系统确保了通用兼容性。
端子引脚 | DIN 72552 功能 | 电路连接策略 |
|---|---|---|
针脚 30 | 电源输入 | 直接连接到电池或主电源总线。 |
引脚 85 和 86 | 控制电路 | 连接到线圈接地和触发开关。 |
引脚 87 | 电源输出（常开） | 常开。激活时向设备供电。 |
引脚 87a | 电源输出（常闭） | 常闭。当设备停用时发送电力。 |
针对不同设置评估的常见变体包括 SPST（单刀单掷）。我们使用它们进行简单的切换，例如打开雾灯。高级建造者还使用 DPDT（双杆双掷）。我们依靠 DPDT 变体来进行复杂的反转，例如操作电动车窗升降器。
更快、更准确的故障排除可减少工时并防止不必要的组件更换。经销商机械师对电气诊断收取高额费用。了解故障概况可以直接降低您的总拥有成本。它可以让您准确地查明故障。
成分 | 主要症状 | 测试方法 | 失效机理 |
|---|---|---|---|
保险丝 | 完全断电 | 目视检查/连续性测试 | 热过载（熔化灯丝） |
中继 | 间歇性故障/灯光昏暗 | 聆听“点击”/交换测试 | 机械磨损/电弧腐蚀 |
症状： 子系统突然完全断电。该组件完全停止工作。
验证： 对切断的灯丝进行目视检查。使用数字万用表对顶部测试引脚进行连续性测试。
解决规则： 您必须用完全相同的安培数额定值进行更换。保险丝反复熔断表明存在系统性短路。您必须找到接触机箱的裸线。
症状： 间歇性故障或组件性能较弱。您可能会遇到灯光变暗的情况。您可能会注意到，当您按下激活开关时，没有听到“咔嗒”声。
验证： 使用完全相同规格的已知工作单元执行交换测试。使用触发电源时，请仔细聆听是否有接合声。
解决规则： 随着时间的推移，继电器会遭受机械磨损和接触电弧。它们不能像家用断路器那样“重置”。当内部触点腐蚀和失效时，必须更换它们。
OEM 制造商和高端售后市场制造商不会将这些组件随意散布在车辆各处。他们将它们统一起来。集中配电是专业电气工程的标志。它简化了车辆的整个架构。
现代系统集成商选择统一集线器有三个主要原因。
危险隔离： 将组件集中在密封的防风雨集线器中，可以保护精密的电子设备。它可以保护铜端子免受发动机舱极端高温、飞溅湿气和磨料碎片的影响。它可以防止过早腐蚀。
接线效率： 组合装置大大减少了粗规格电线的长度。它最大限度地减少了高拉力设备（如车顶灯条或车载空气压缩机）的危险电压降。较短的线路意味着更凉爽、更安全的电线。
可扩展性： 统一的 汽车保险丝盒 允许车队经理和越野建造者干净地添加新电路。您不再需要随意拼接到工厂布线中。您只需将新的继电器和保险丝插入空的标准化插槽即可。
电气元件顺序不正确是售后车辆火灾的主要原因。当爱好者连接新配件时，他们经常猜测放置顺序。高电流系统中的猜测会产生灾难性的结果。严格的层次结构控制着电流。
熔断器必须始终严格安装在 继电器工程最佳实践要求将主保险丝放置在距电池端子或主电源总线 12 英寸的范围内。这确保了尽可能长的电线受到保护。 之前。
我们必须检查灾难性故障期间会发生什么。如果发生严重短路（火线接触金属车架），大量电流尖峰将立即流过电路。
如果将 汽车继电器放在 序列中的第一位，则产生的电流尖峰可能会在内部开关上产生电弧。该等离子弧产生巨大的热量。它将继电器触点永久焊接在一起。尽管您努力将其关闭，这仍使电路保持完全“活动”。最终导致电线完全熔毁。
首先放置保险丝可以解决这个物理问题。大电流立即击中熔丝元件。它完全安全地切断电源。这种严格的拓扑结构可以保护下游铜线和昂贵的继电器单元本身。它保证了安全的故障模式。
了解汽车电气保护需要评估不同组件的互补作用。保险丝充当严格的看门人。他们严格管理热安全限制并保护您的核心线束。继电器充当智能控制器。它们规定切换逻辑并有效地处理重负载管理。混淆这些角色会损害车辆安全。
系统升级的后续步骤：
升级车辆电气系统时，优先考虑高质量、防风雨的集中电源块。
确保您选择的集线器能够轻松容纳标准化 DIN 72552 继电器。
验证其是否接受常见的刀片式保险丝，以确保立即更换。
遵循严格的布线拓扑规则，以确保长期可靠性和合规性。
答：不会。继电器不是保护装置，不会跳闸。如果电路过载，隐藏的保险丝就会熔断，或者继电器的内部触点会遭受永久性热损坏。您无法重置它们；如果损坏，则需要全部更换。
答：在车内铺设粗大的高电流电线会增加火灾风险，铜成本更高，并且会在物理开关处产生极高的热量，从而导致组件快速故障。继电器将这种危险隔离在发动机舱内。
答：从来没有。保险丝的尺寸专门根据其保护的电线的热容量而定。加大保险丝的尺寸会消除保护措施，从而使电线熔化并可能在电路最终断开之前点燃。
